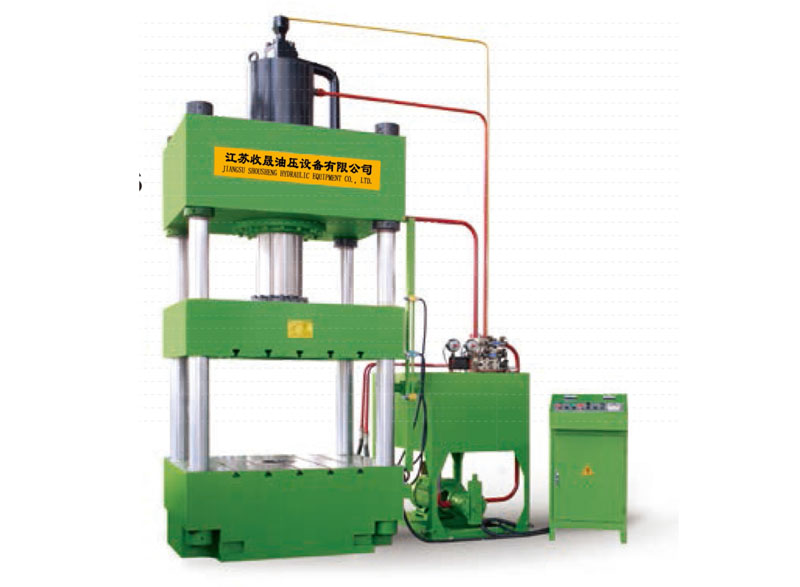

YN27E系列框架单动薄板拉深液压机

发布时间:2021-04-25 09:04:34 浏览:687次

适用领域性能特点可选附件:


◆适用于薄板件的拉深、弯曲、翻边、折弯、冲裁等多种工艺。


◆全钢焊接框架结构,机身刚度好。性能好,精度高,抗偏载能力强。


◆多种工作规范和成形工艺方式选择。


◆可优选国际品牌密封、液压、电气元件,确保产品的高可靠性。


◆可选配快速换模/移动工作台、冲裁缓冲、液压打料、光电保护等装置。

参数名称
Items

单位
Unit

YJ27D-260

YJ27D-315

YJ27E-315

YJ27E-315Q

YJ27E-400

YJ27E-400

YJ27E-400Q

YJ27E-500

公称力
Nominal force

KN

2600

3150

3150

3150

4000

4000

4000

5000

液压垫力
Cushion force

KN

1000

1250

1250

1250

1600

1600

1500

2000

系统压力
Pressure of hydraulic system

Mpa

~25

~25

~25

~25

~25

~25

~25

~25

开口高度
Daylight

mm

1000

1200

1100

1200

1200

1400

1800

1400

滑块行程
Slide stroke

mm

650

700

700

900

800

800

1400

900

垫行程
Cushion stroke

mm

250

250

280

300

300

300

400

300

工作台尺寸Size of table
(左右L-R×前后F-B)

mm

1600×1200

1500×1400

1600×1200

2200×1600

2000×1500

2300×1500

2800×1800

2000×1500

液压垫孔尺寸Size of cushion hole
(左右L-R×前后F-B)

mm

1050×600

1070×480

1050×750

1650×1050

1350×1050

1650×900

2250×1350

1350×1050

滑块速度
Speed of slide

快 下Idle

mm/s

150

150

150

200

250

250

450

250


工 作Pressing

mm/s

25~8

25~10

30~12

25~10

30~12

25~10

50~25

25~10

垫顶出速度
Speed of cushion knockout

mm/s

50

80

50

100

60

100

150

60

移动工作台方式
Moving table type


/

/

/

□↓

/

/

□↓

/

台面距地面高
Height between table and floor

mm

650

700

700

500

900

700

680

700

主电机功率
Main motor power

KW

22

44

44

37

60

44

120

60
